2021年马自达3昂克赛拉前车身控制模块的编程案例教程

文/青哥

一辆2021年马自达3，前车身控制模块存在多个故障，经过故障排除和分析，需要对模块进行编程。现用富士伟业F90S的高级诊断系统的离线在线编程功能，进行前车身控制模的编程，进行参数重置、功能恢复及体验提升。

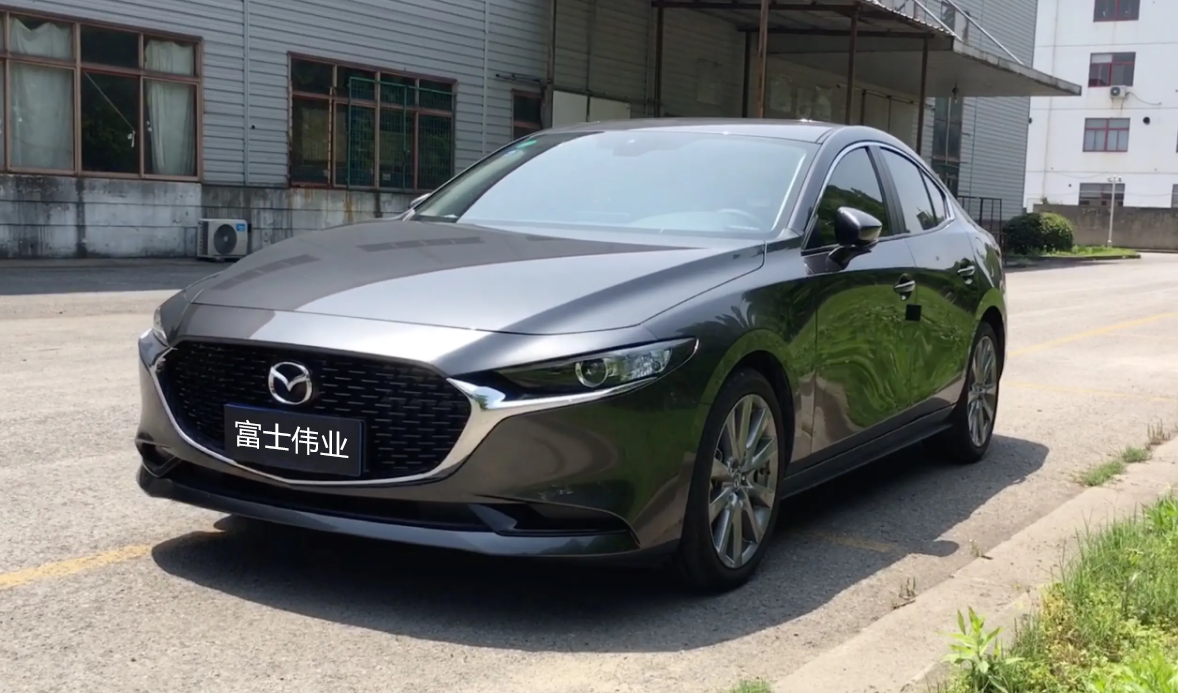

车辆如下图。

 2021年马自达3昂克赛拉

具体操作步骤如下：

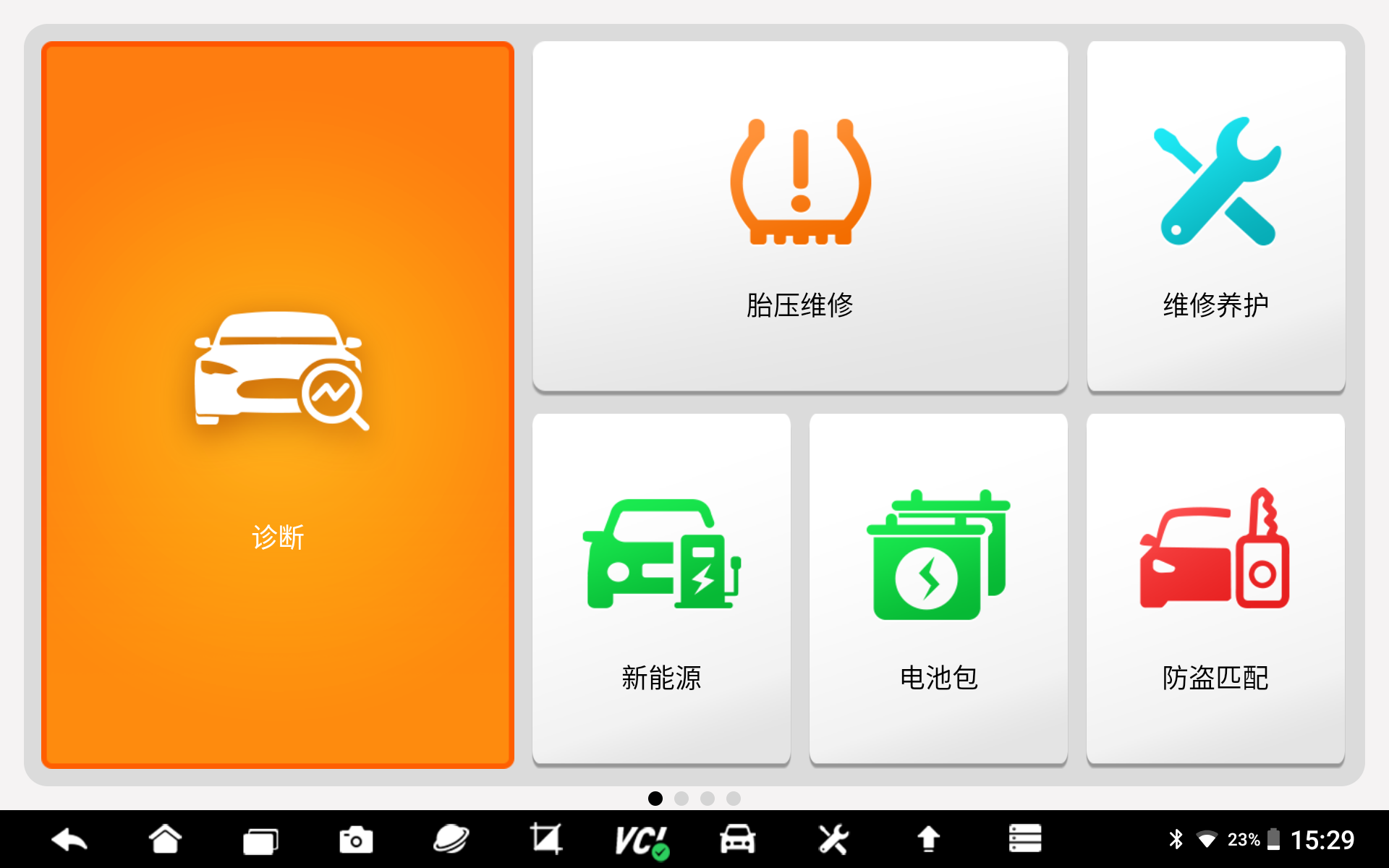

第一步：将F90S高级汽车智能诊断及胎压维修系统的VCI，和车辆OBD口连接好。打开车辆点火开关，再打开F90S，检查VCI小图标，确认VCI和F90S已经连接好。在F90S高级汽车智能诊断及胎压维修系统的桌面，选择诊断应用程序，进入诊断系统，如下图。

选择诊断

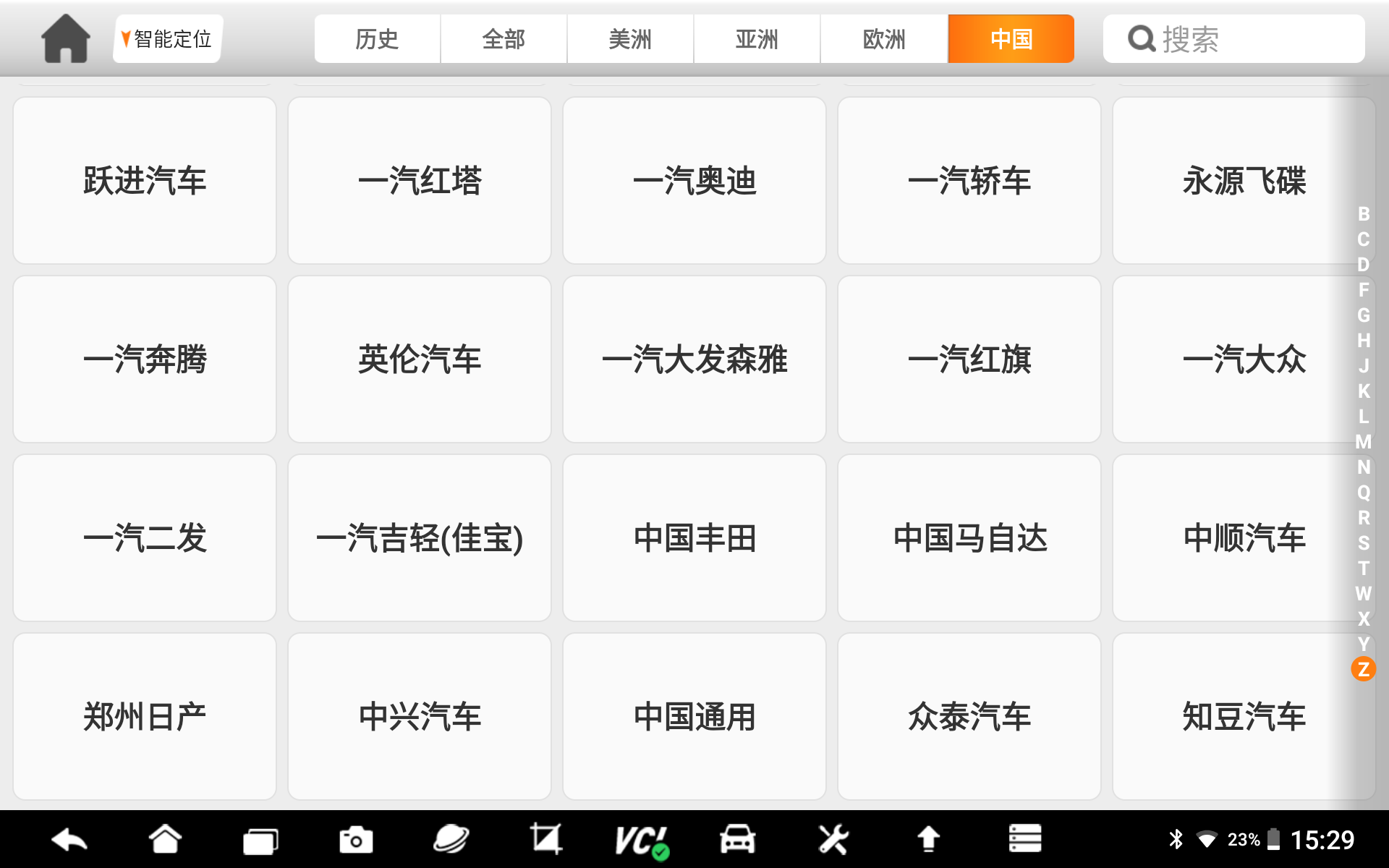

第二步：在车型选择页面，选择中国马自达，如下图。

选择中国马自达

第三步：在车型选择方式的页面，选择手动选择，如下图。

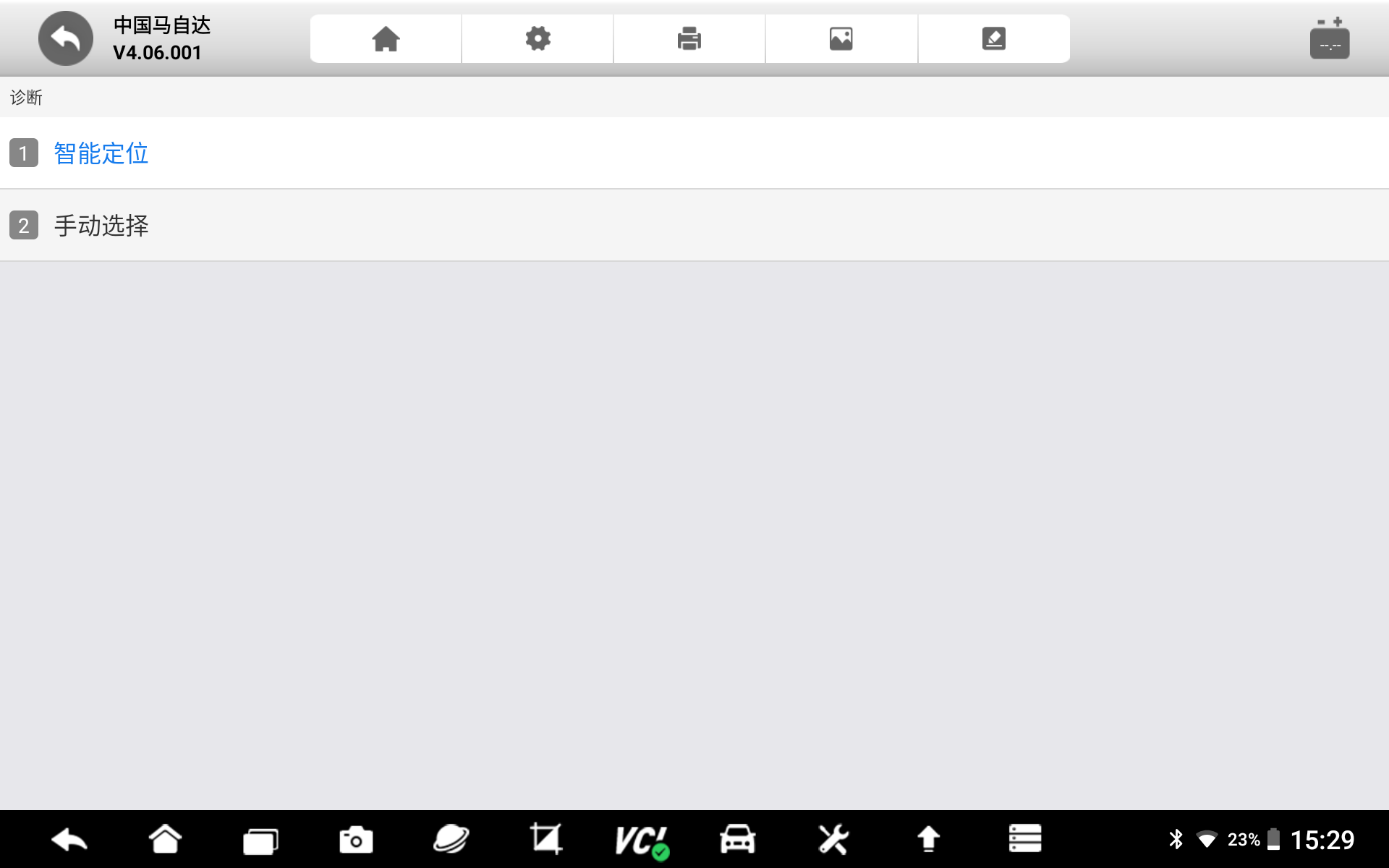

选择手动选择

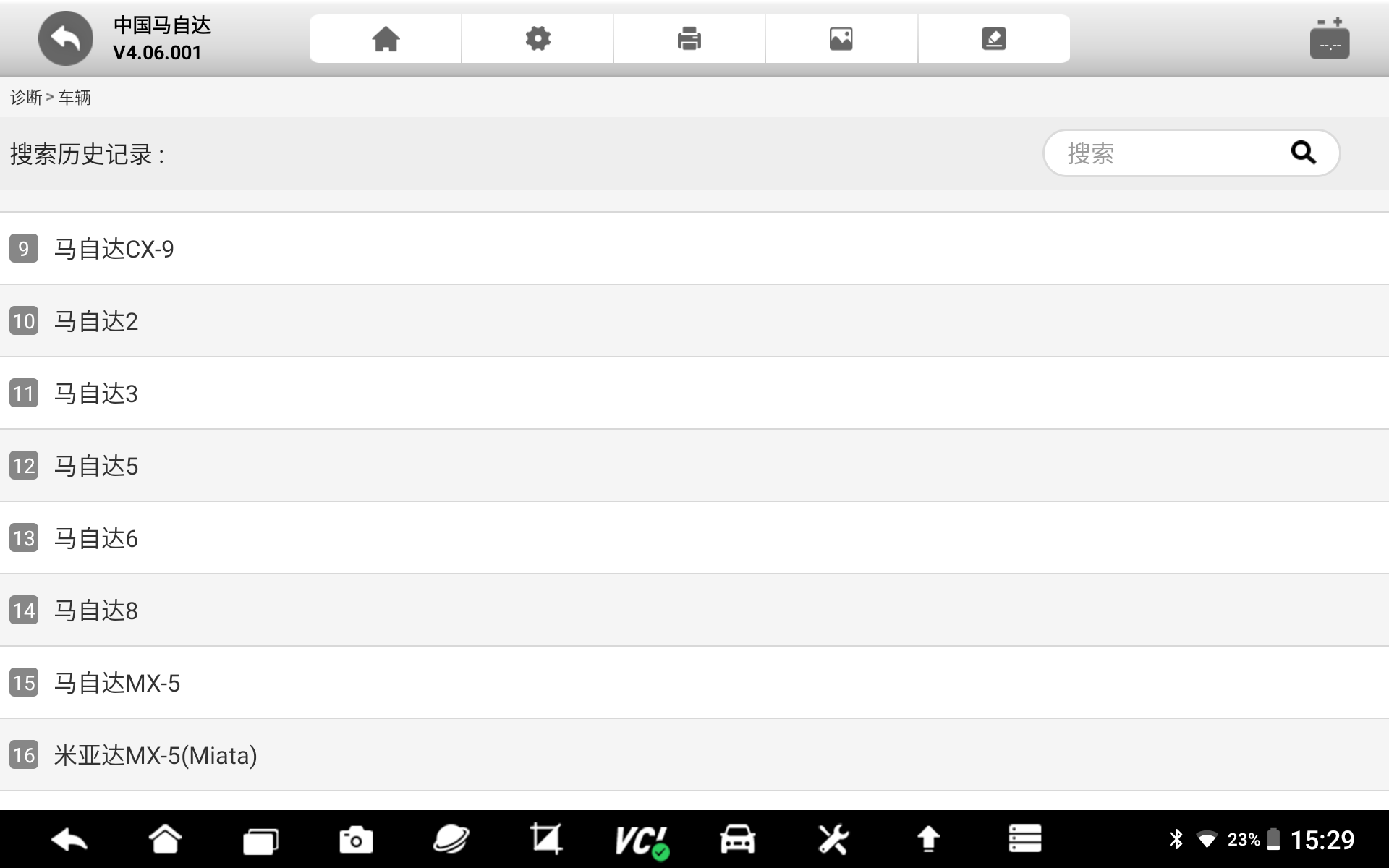

第四步：分别选择马自达3、2.0L及其他车型信息，如下图。

选择所有车型信息

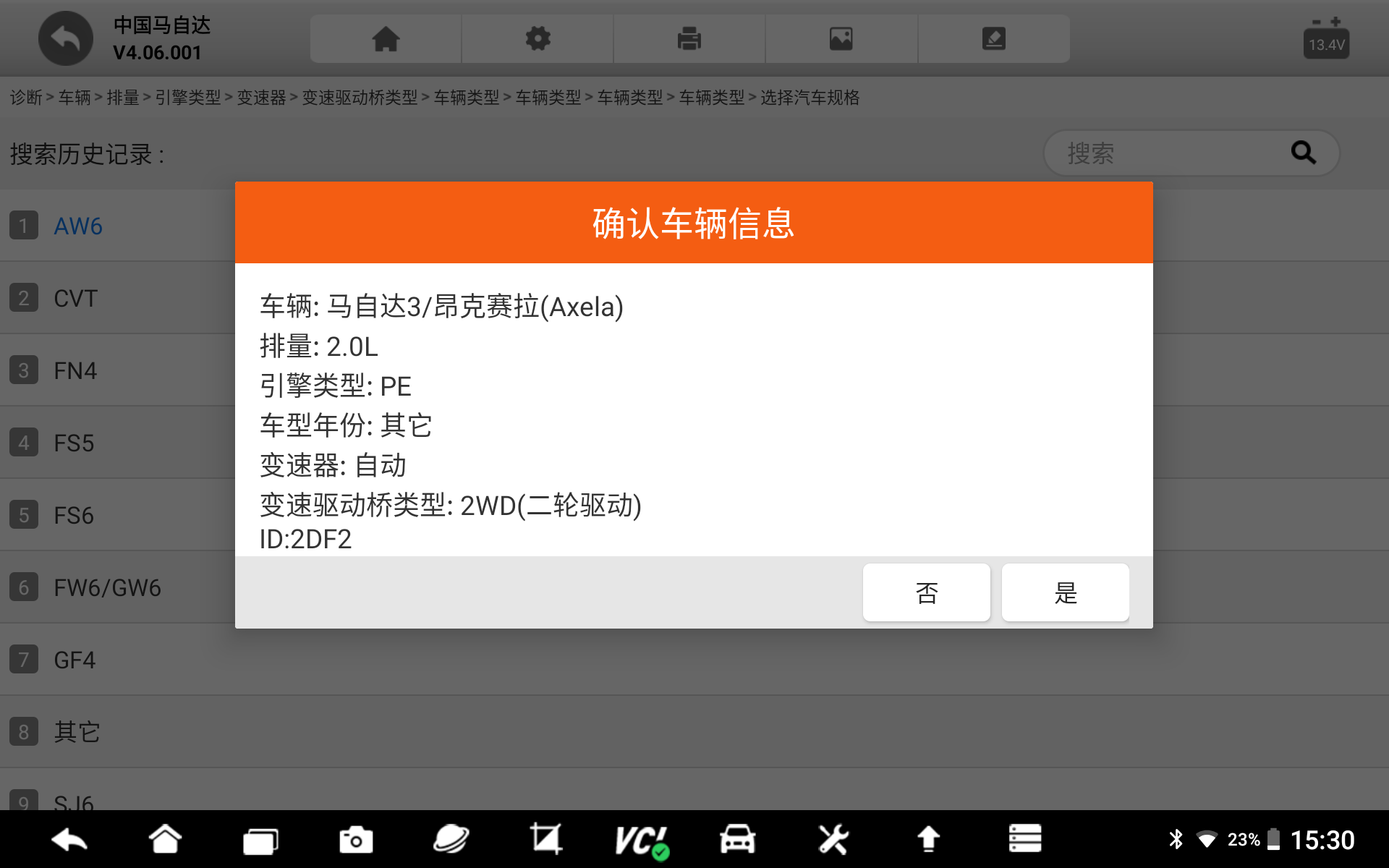

第五步：选择车型信息后，进行确认，点击是，如下图。

选择是

第六步：进入到诊断相关的功能菜单页面，首先进行全车快速诊断，选择快速诊断，如下图。

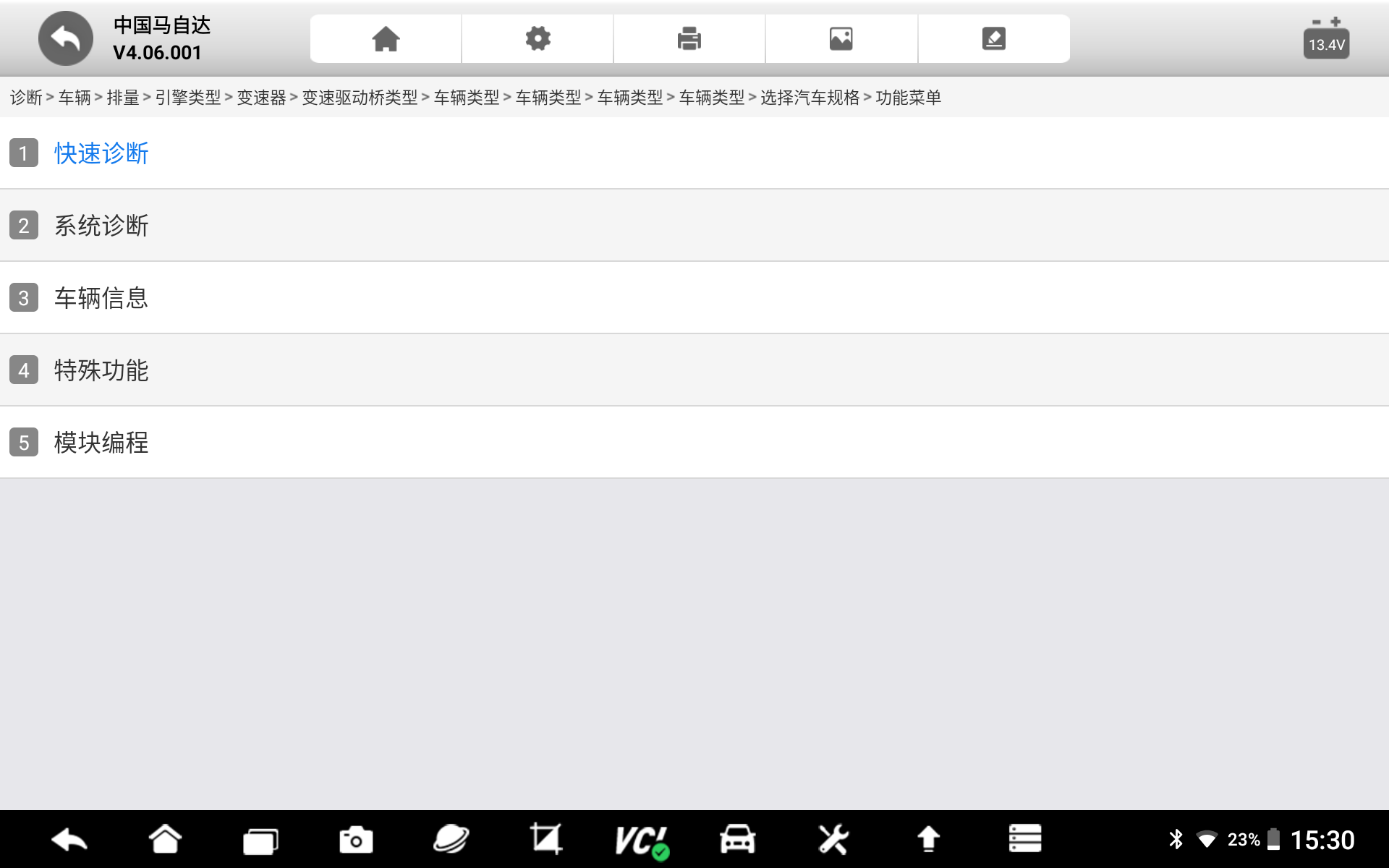

 选择快速诊断

第七步：系统快速诊断中，诊断完毕后显示有故障的系统及故障数，点击右侧三角形图标，可查看故障系统的具体故障码，如下图。

扫描中

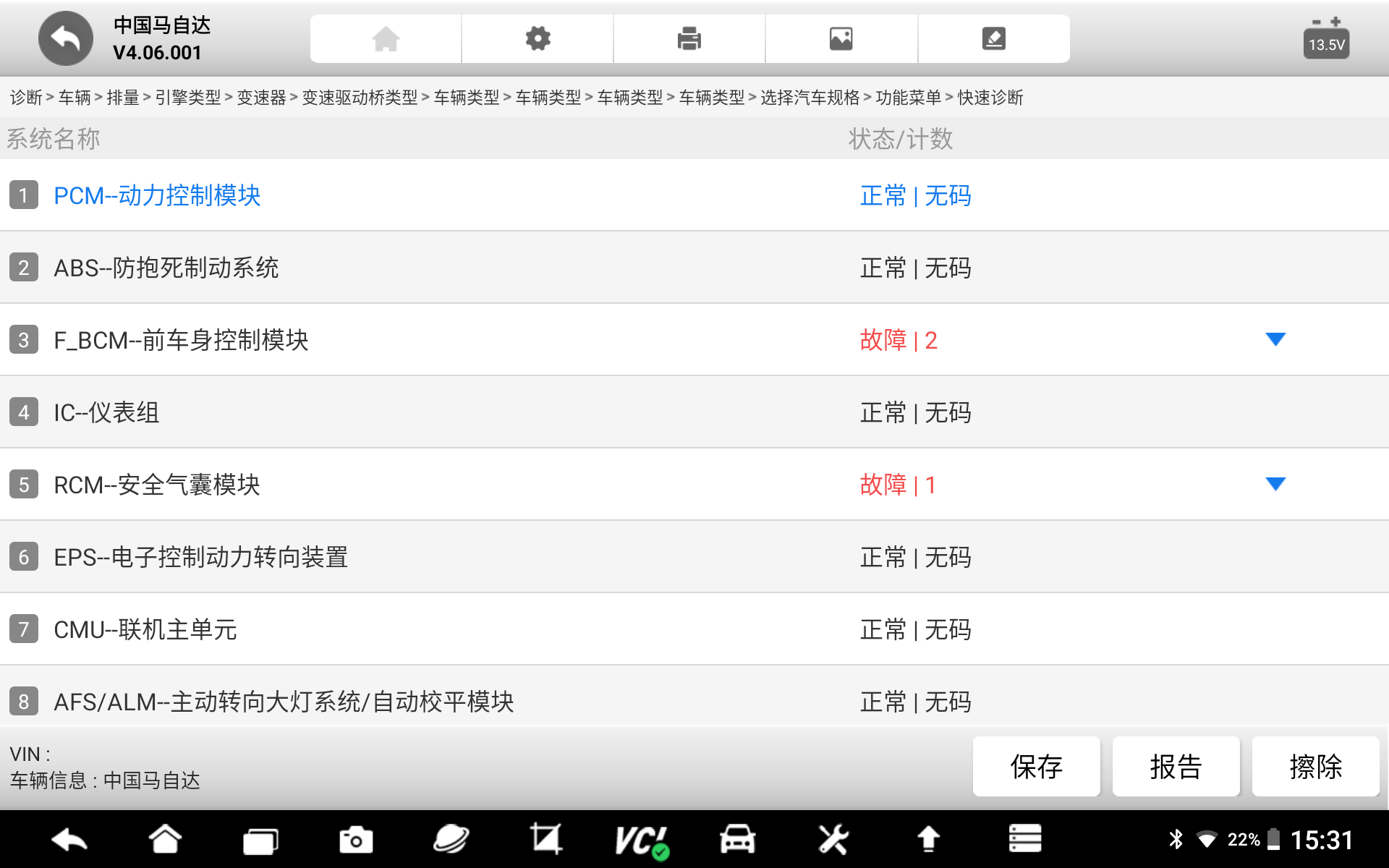

扫描结果，提示有故障码

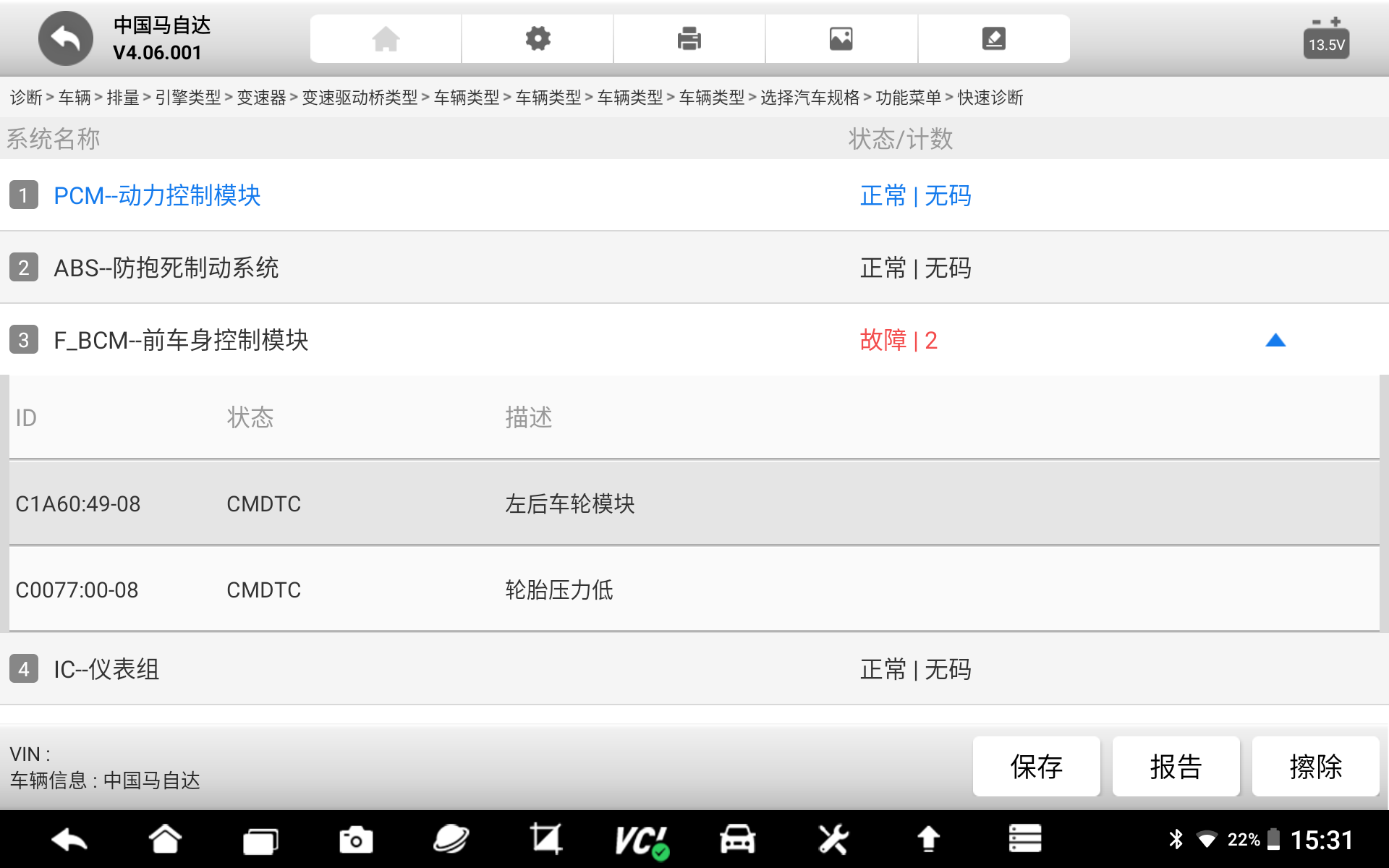

查看具体的故障码

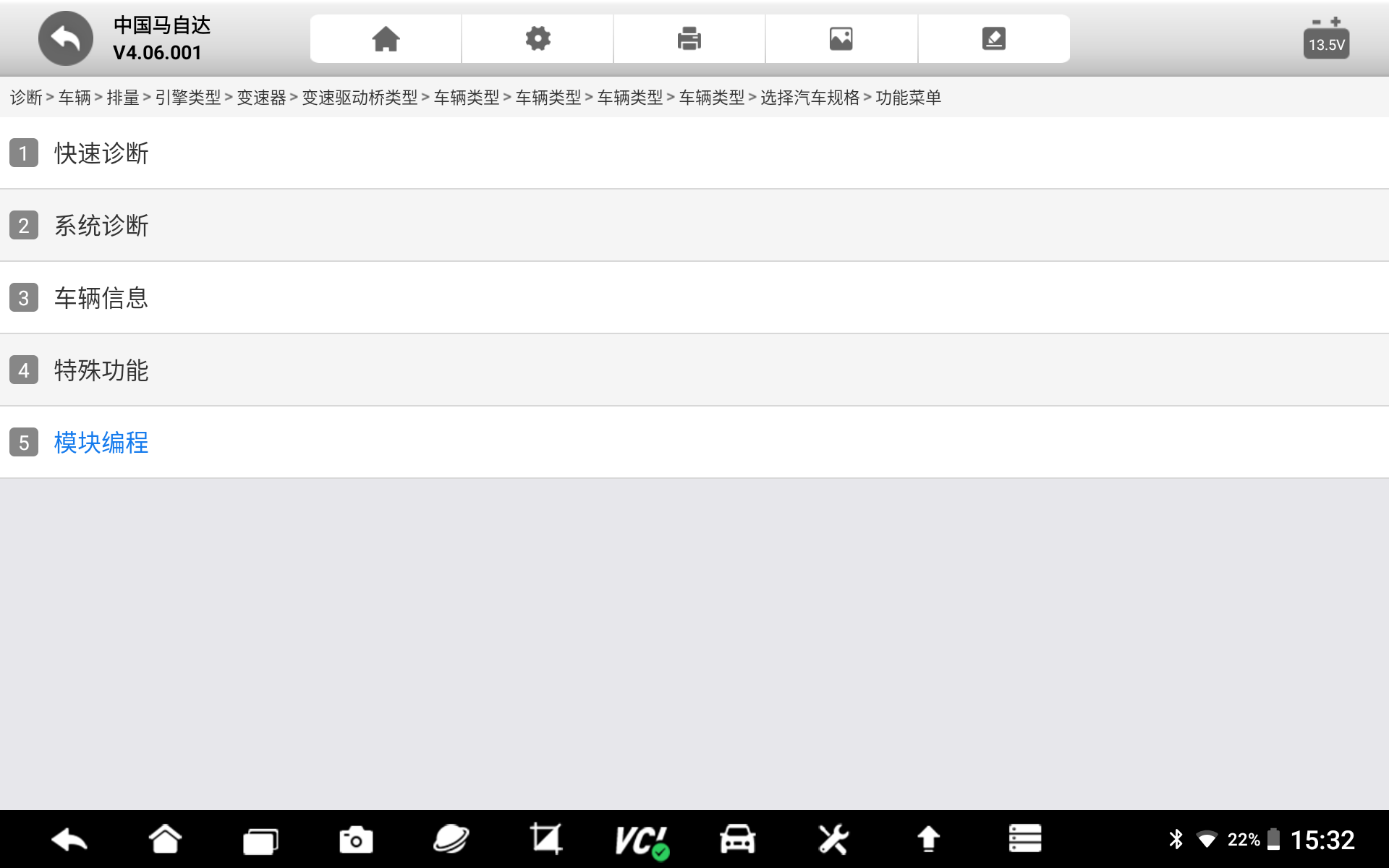

第八步：返回到功能菜单选择页面，选择模块编程。

选择模块编程

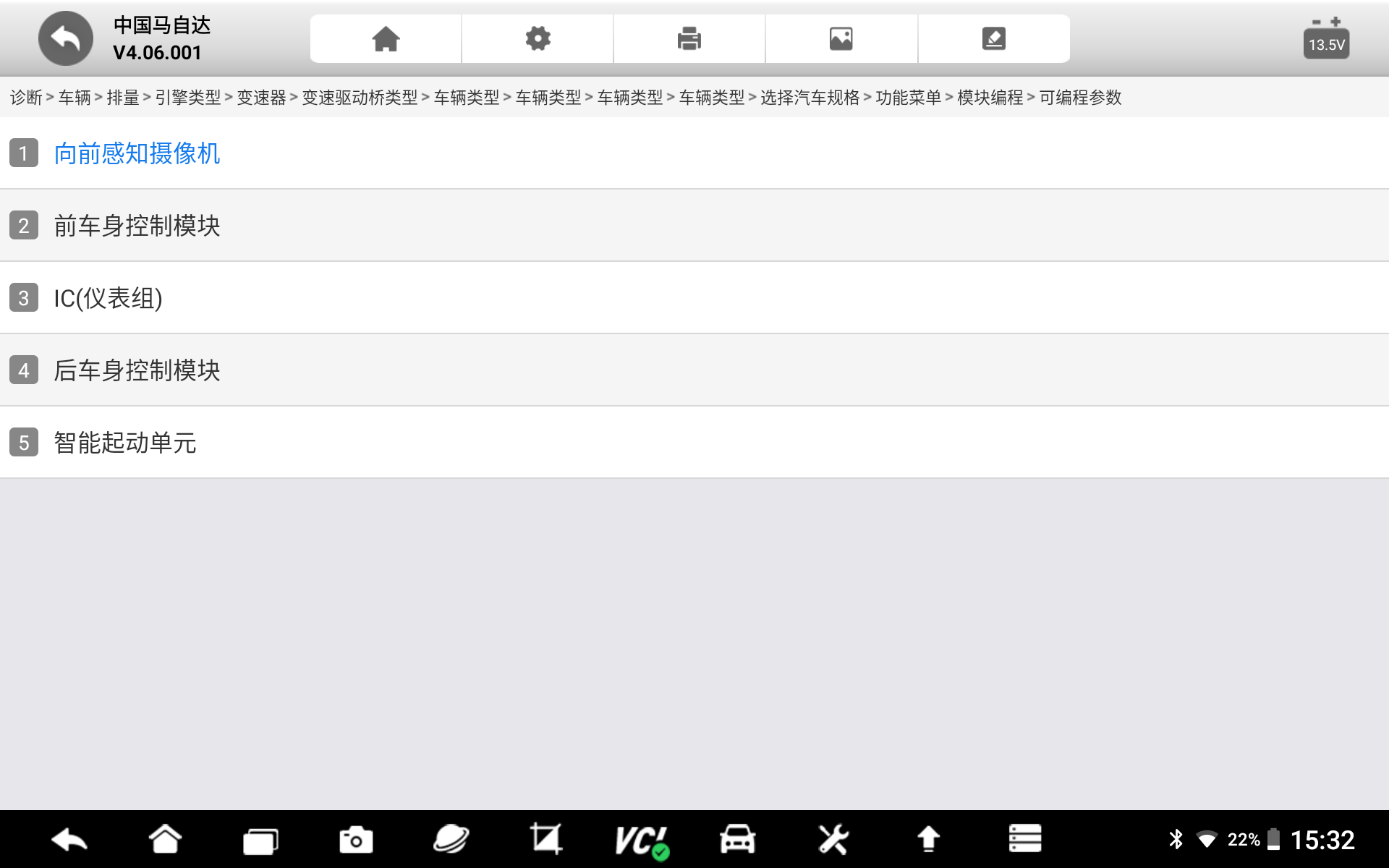

第九步：选择可编程参数，如下图。

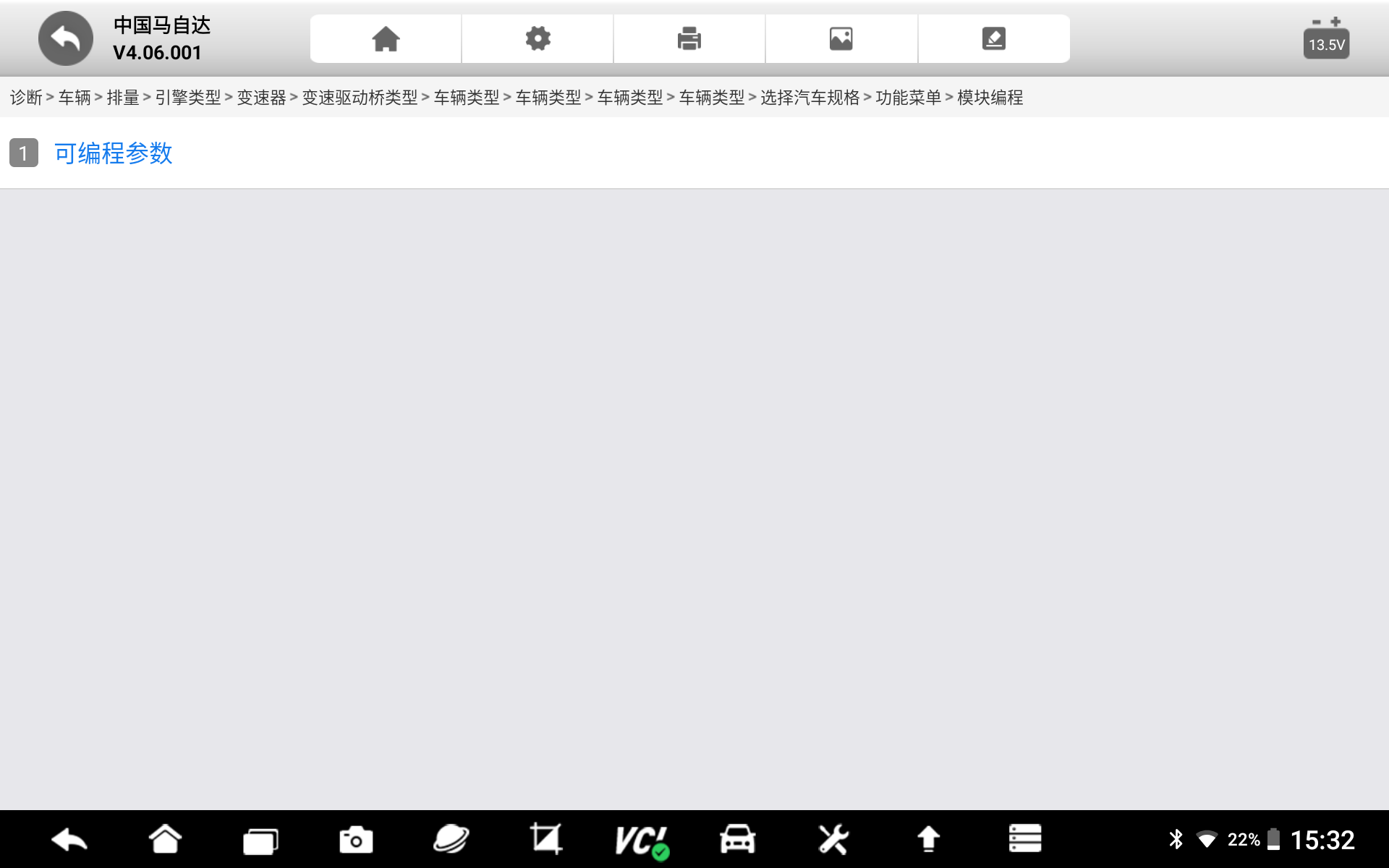

选择可编程参数

第十步：选择前车身控制模块。

选择前车身控制模块

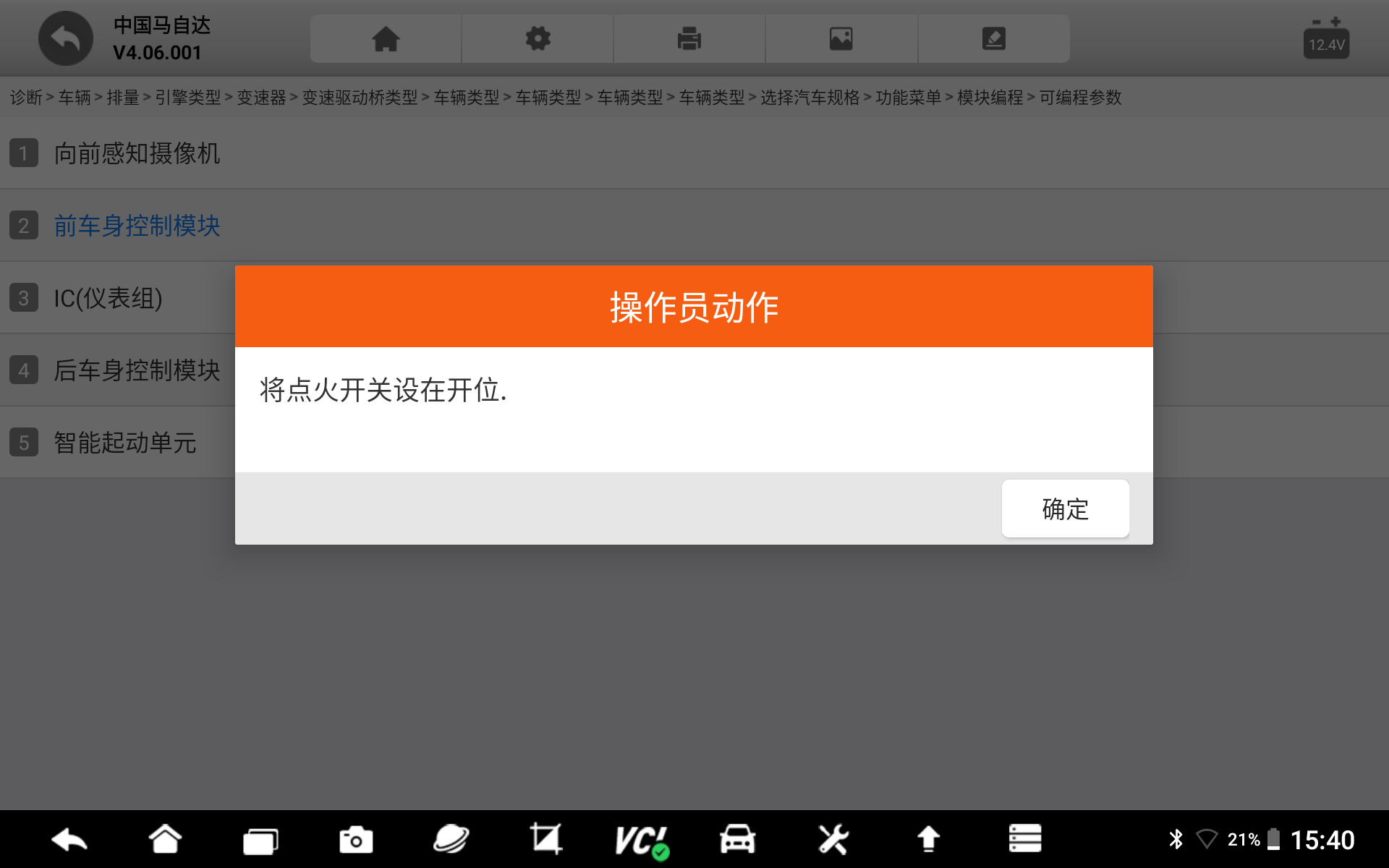

第十步：打开点火开关，打开后，点击确定，如下图提示，按提升进行操作。

打开点火开关

第十一步：等他系统通讯后，进入模块编程的参数设置页，将各项参数设置好后，最后点击确定，如下图。

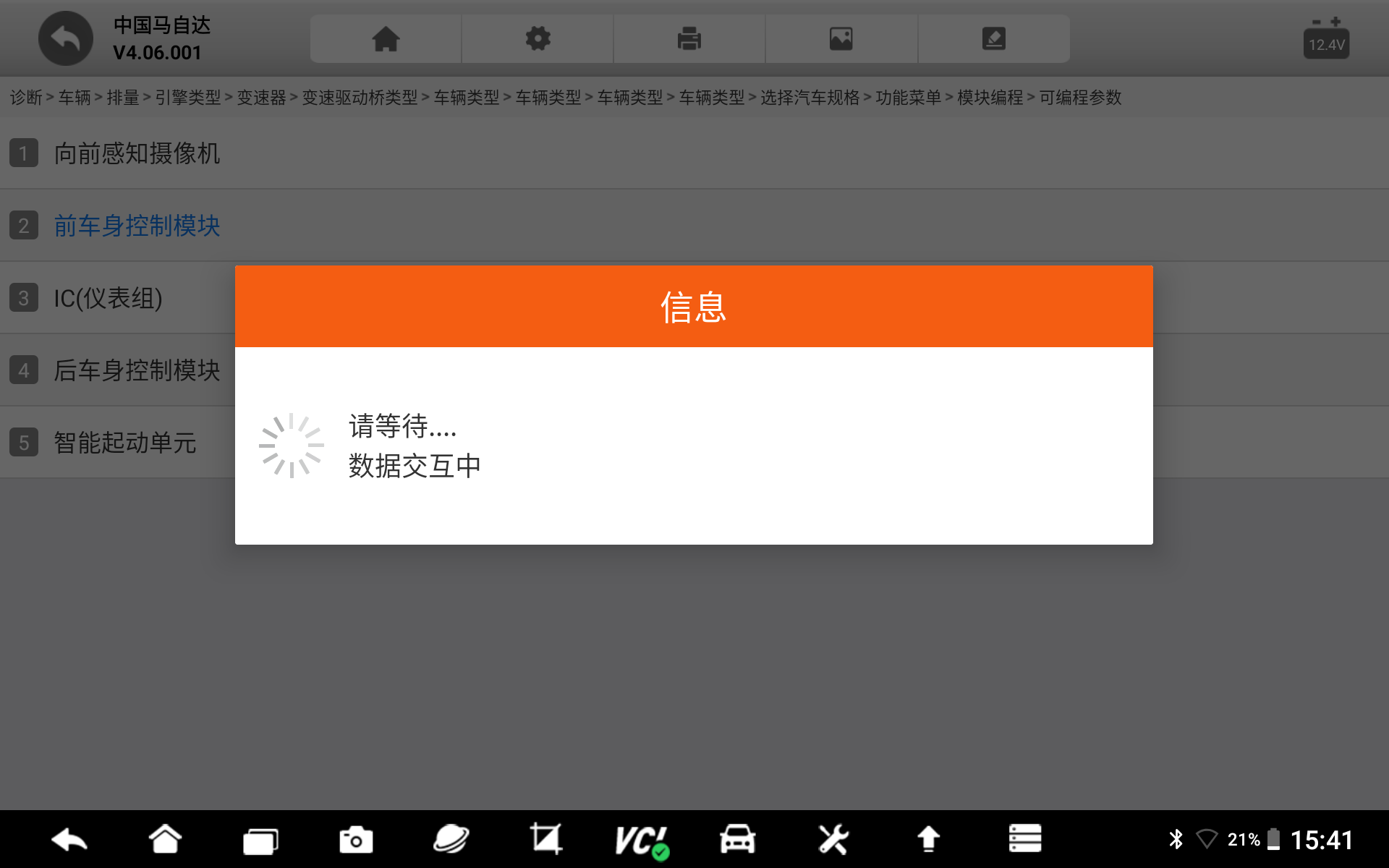

等待通讯

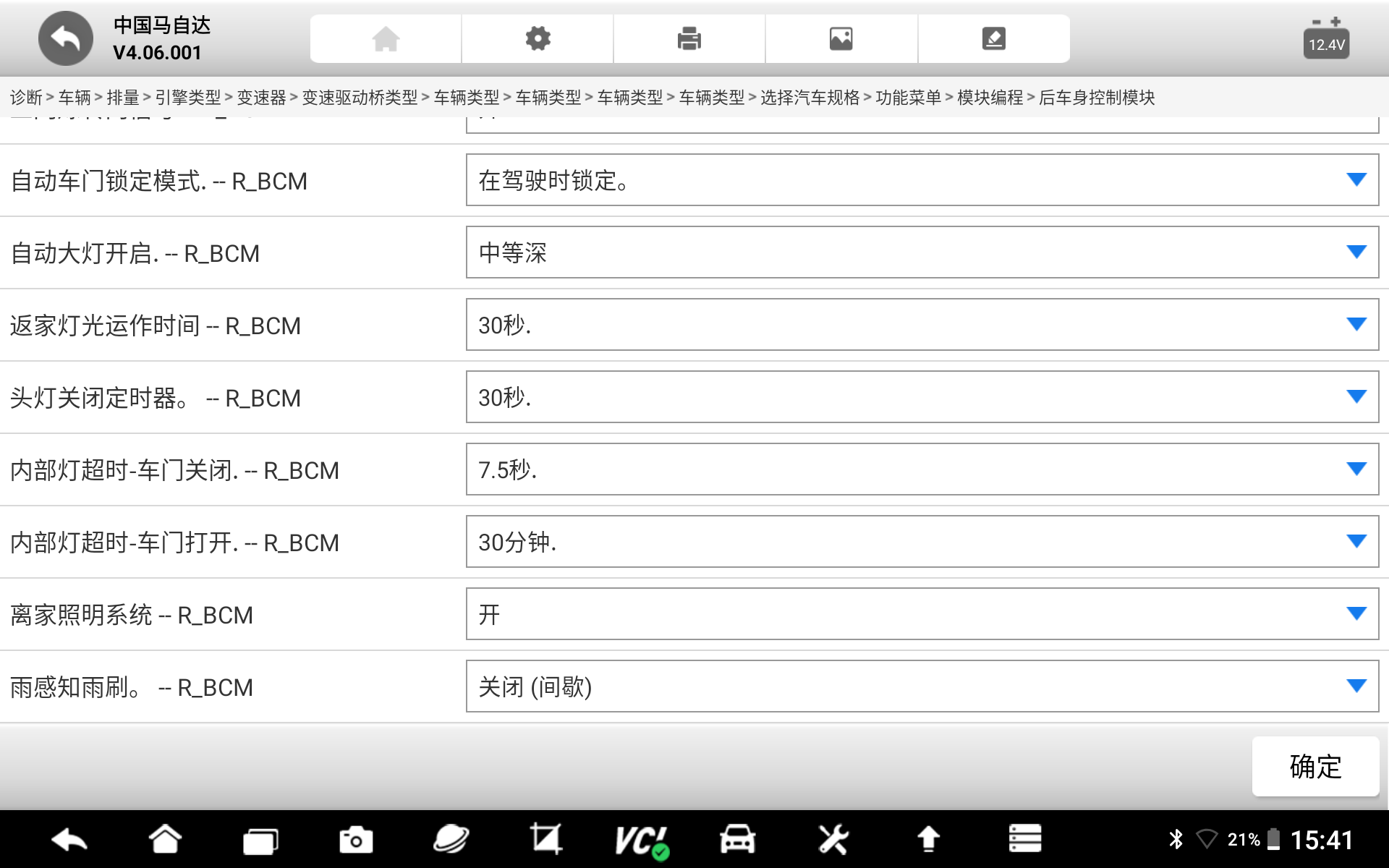

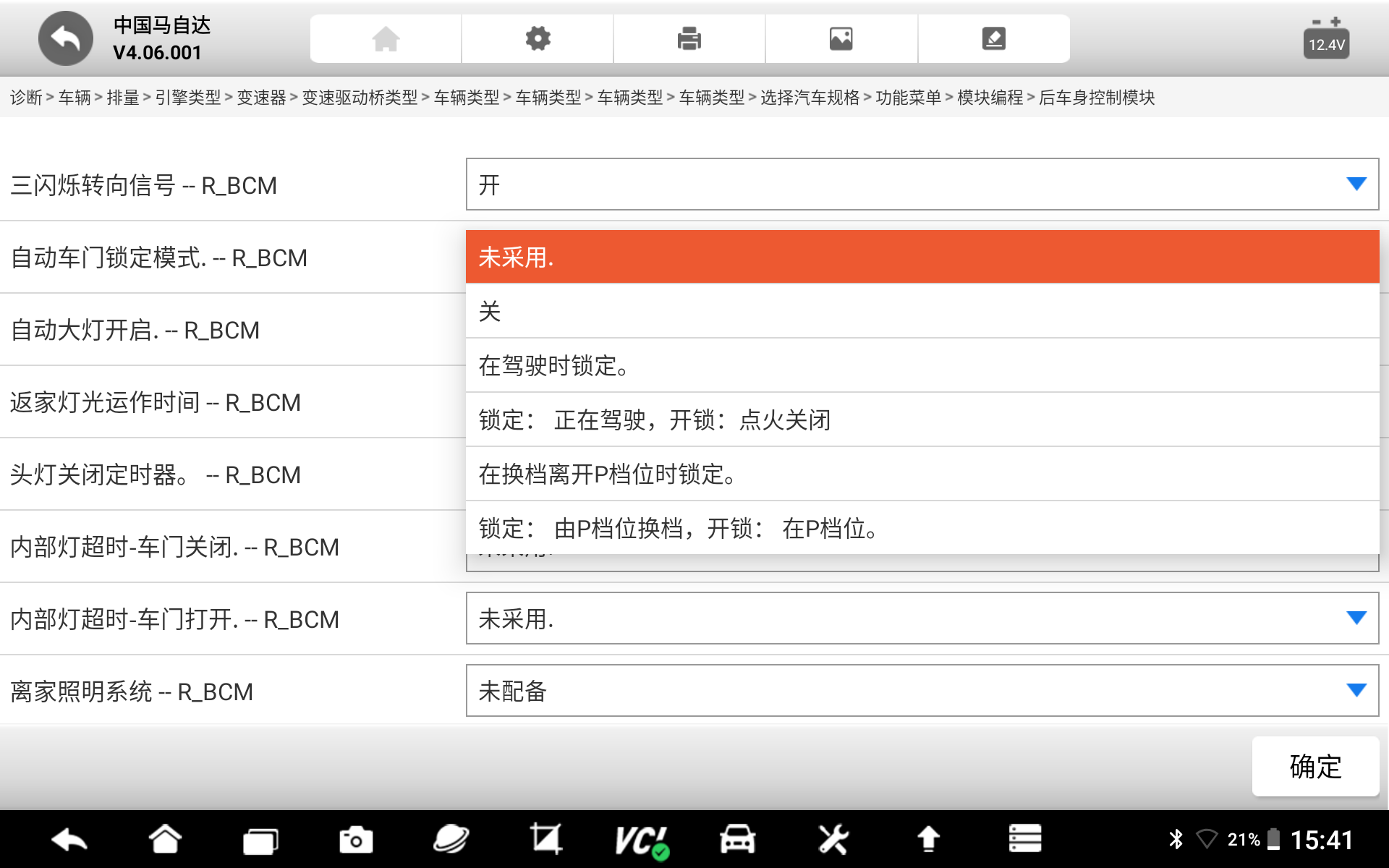

参数设置

参数设置好后，点击确定

第十二步：系统会自动进行模块编程，将设置好的参数及系统自动的程序，编程到系统ECU，编程成功后，提示如下。

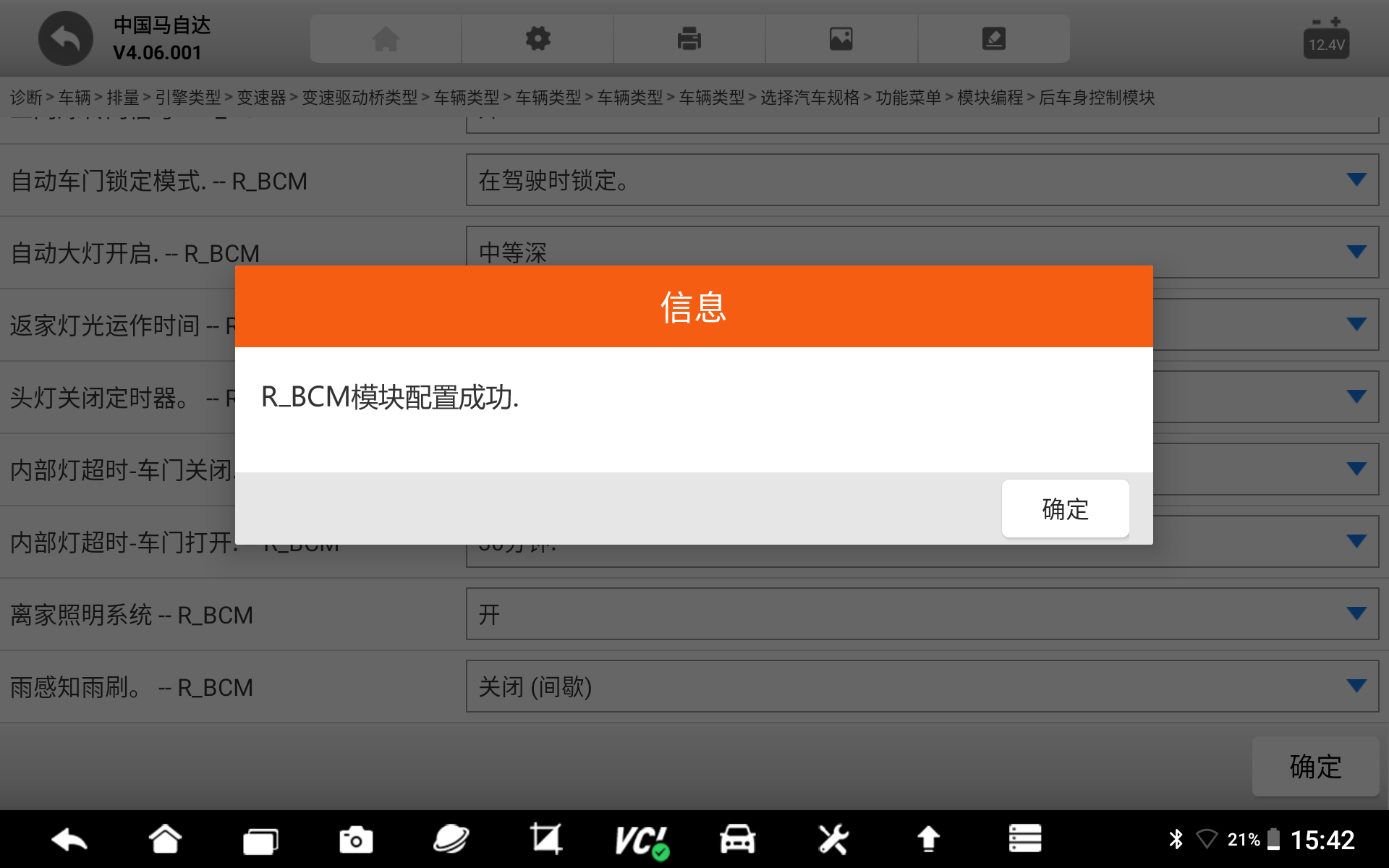

编程成功提示页面

点击确定

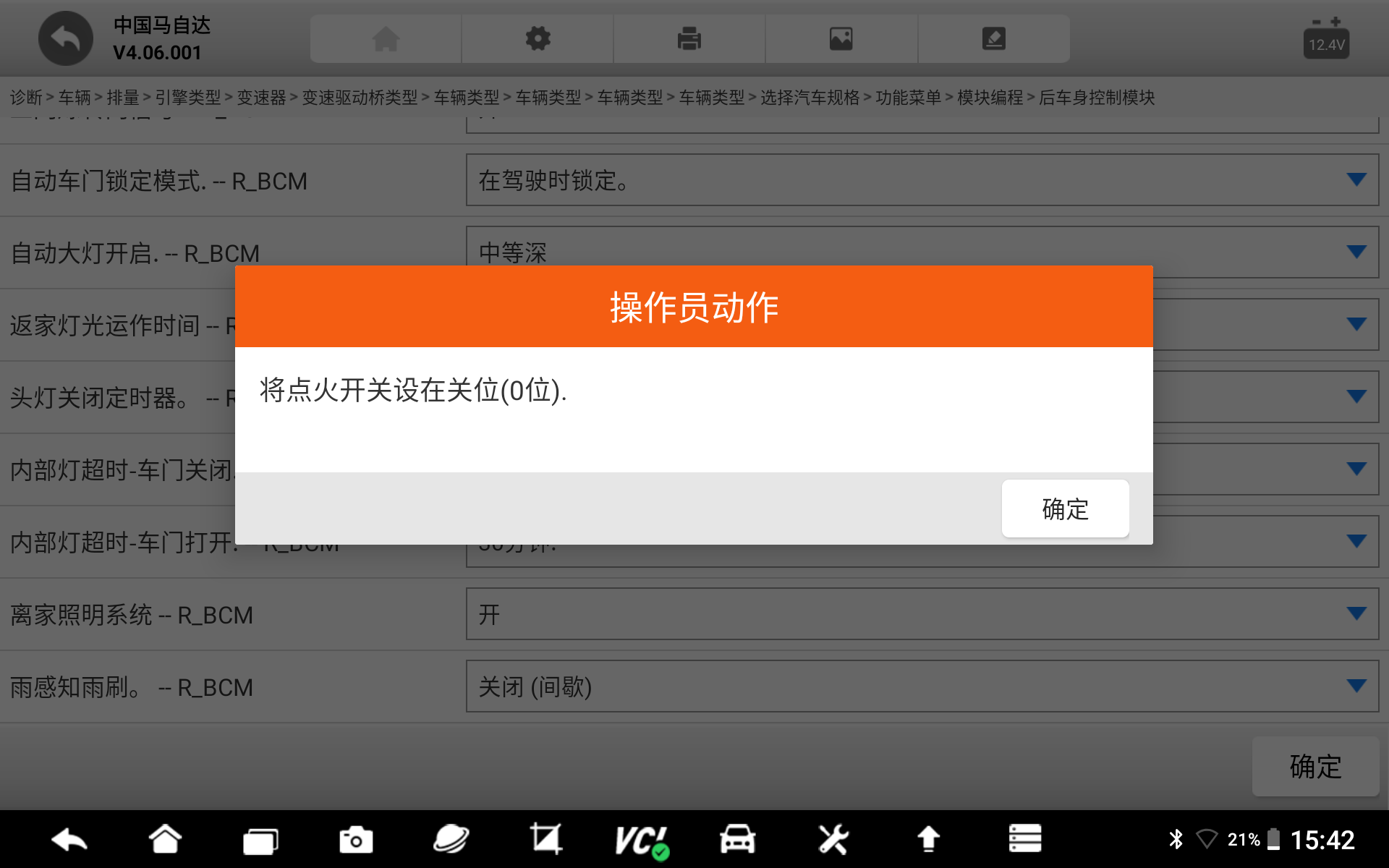

第十三步：编程成功后，系统提示关闭点火开关，确定点火开关关闭后，点击确定，完成编程。

点击确定
